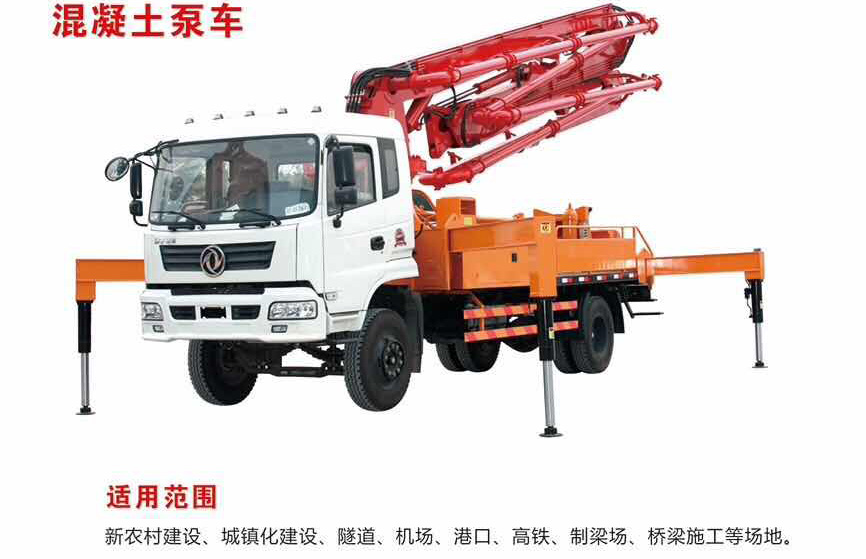

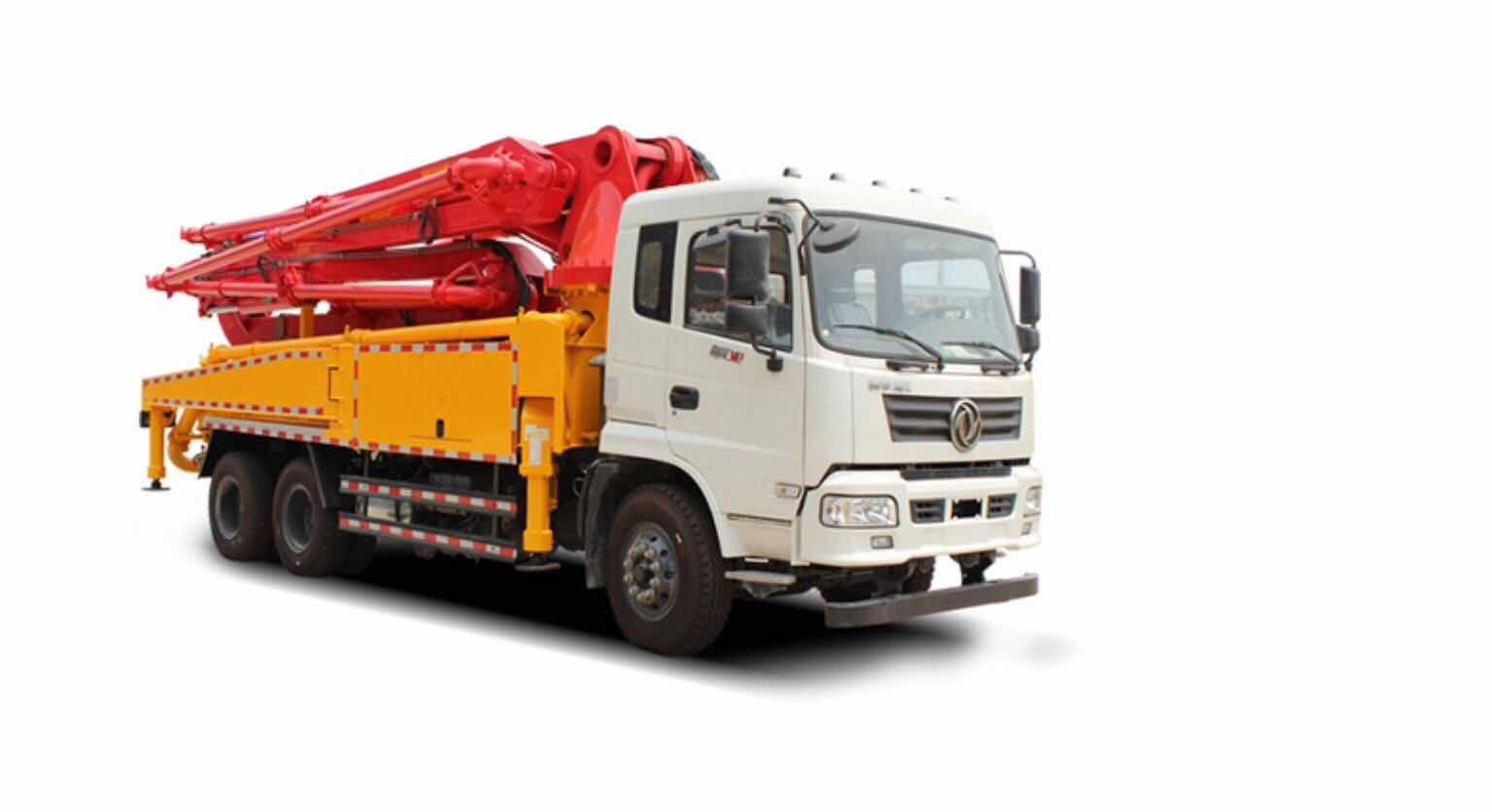

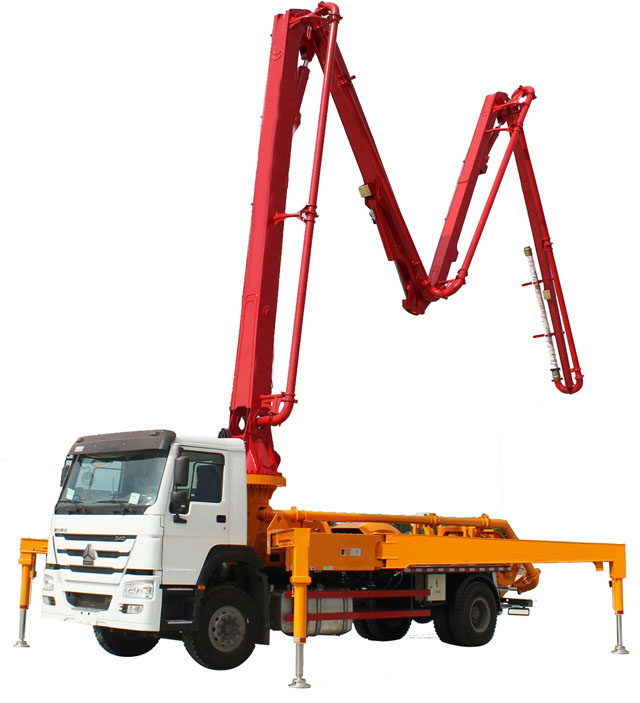

臂架泵
1、鷹鴻攪拌站廠家生產的臂架泵機動性能好，設備使用率高；車身設計靈巧，支腿占地面積??；自動化程度高，配備遙控器，操作方便，一人即可操作。
3、自帶臂架進行布料，輔助時間短；輕巧靈活的臂架操作，使布料更方便快捷、泵送速度快，工作效率高；高強結構鋼應用，使布料更安全
4、重心低，最大程度的避免了行駛中側翻的安全隱患，流線型泵送系統，混凝土泵送更可靠；國四排放底盤，滿足環保要求；總線電路設備，人性化界面設計，遠程故障診斷，操作維修方便；進口液壓電氣元件選用，工作更可靠
5、X-X型支腿布置，更方便場地施工布置；28-47米臂架泵高度，適合農村3-5層小樓層泵送需求；每小時50方泵送方量，滿足農村小方量泵送要求
6、全國可上牌，可辦理按揭分期付款
| 泵車參數 | |||||
| 名稱 | 單位 | 33米 | 37米 | 42米 | 47米 |
| 底盤 | 東風、陜汽、五十鈴 | ||||
| 排放標準 | 國V | ||||
| 發動機 | 玉柴、濰柴、五十鈴 | ||||
| 發動機馬力 | PS | 240 | 270/300 | 300/330 | 350 |
| 軸距 | MM | 4500/4700/5000/5200 | 4700/5000/5200 | 4350+1300 | 3985+1370 |
| 底盤橋數 | 2橋 | 3橋 | |||
| 輪胎規格 | 1100R20（18層） | 1100/1200R20（18層） | 1100R20（18層） | 1200R22.5(18層） | |
| 臂架最大垂直高度 | 32850 | 36000 | 42000 | 46500 | |
| 臂架水平布料半徑 | MM | 29300 | 32350 | 38150 | 42650 |
| 布料深度 | MM | 25750 | 28500 | 29400 | 33000 |
| 第一節臂長 | MM | 6950 | 7500 | 8750 | 9650 |
| 第二節臂長 | MM | 5500 | 6000 | 7000 | 7900 |
| 第三節臂長 | MM | 5100 | 5700 | 6700 | 7600 |
| 第四節臂長 | MM | 5700 | 6400 | 7700 | 8600 |
| 第五節臂長 | MM | 6050 | 6750 | 8000 | 8900 |
| 各節臂轉動角度 | ° | 90/180/180/235/180 | |||
| 臂架折疊方式 | RZ型 | ||||
| 轉塔旋轉角度 | ° | 雙向360 | |||
| 前支腿橫跨距離 | MM | 5650 | 7250 | 7300 | 7900 |
| 后支腿橫跨距離 | MM | 5900 | 7300 | 7400 | 8000 |
| 前后支腿縱向距離 | MM | 6380 | 7380 | 7450 | 8150 |
| 前支腿打開方式 | X型 | ||||
| 后支腿打開方式 | 擺腿 | ||||
| 混凝土輸送管直徑 | MM | 125 | |||
| 電器控制系統 | 三一電氣系統 | ||||
| 液壓系統類型 | 開式 | ||||
| 系統工作壓力 | Mpa | 31.5 | |||
| 主液壓油泵品牌 | 德國力士樂 | ||||
| 主油泵排量 | 190 | ||||
| 臂架多路閥品牌 | 德國哈威/科邁 | ||||
| 臂架平衡閥品牌 | 德國力士樂 | ||||
| 液壓閥組品牌 | 美國伊頓 | ||||
| 副泵品牌 | 美國派克 | ||||
| 液壓油箱容積 | L | 680 | |||
| 液壓油冷卻方式 | 風冷 | ||||
| 分動箱品牌 | 德國斯寶 | ||||
| 混凝土分配閥形式 | S閥 | ||||
| 最大混凝土出口壓力高壓/低壓 | 14 / 8 | ||||
| 輸送管內徑 | MM | 230 | |||
| 輸送缸行程 | MM | 1650 | 1900 | ||
| 最大上料高度 | MM | 1450 | |||
| 料斗容積 | m3 | 0.55 | |||
| 可泵送混凝土塌落度 | MM | 160-220 | |||
| 允許最大骨料尺寸 | MM | 40 | |||
| 理論泵送次數 | 24 | 25 | |||
| 最大理論泵送量 | m3/h | 120 | 130 | ||
| 潤滑方式 | 集中潤滑 | ||||
| 整車總長 | MM | 9250 | 9650 | 10800 | 11600 |
| 整車總寬 | MM | 2350 | 2350/2490 | 2490 | |
| 整車總高 | MM | 3650 | 3850 | ||
| 整車質量 | T | 20.5 | 22.6 | 26.5 | 29.5 |
